惠海 H6259A/B 200V降壓芯片動態響應優異48V、60V、72V、80V轉3.3V、5V、12V 儀器儀表盤

發布時間：2024-12-31 10:12 發布者：HHZHOUQIN

關鍵詞：惠海 , 200V降壓芯片 , 儀器儀表盤

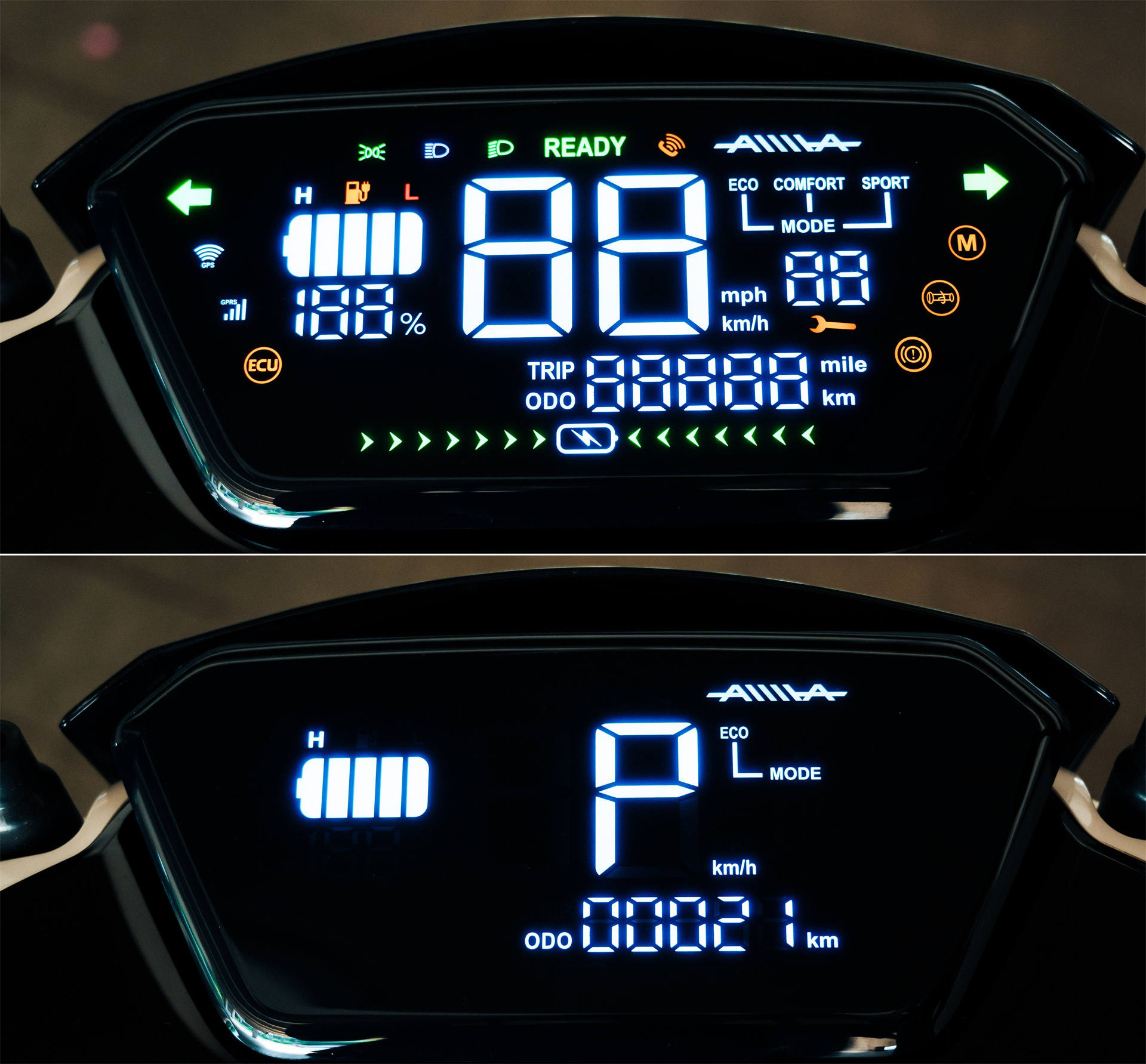

自2004年以來，隨著技術的創新和市場需求的增長，兩輪電動車在技術和市場方面都取得了顯著的進展。電動車中的儀表盤則是非常重要的配件，通過儀表我們可以看到，電壓、速度、里程、電量等信息。

針對市場上電動車儀表供電芯片的耐壓不夠，小電流不耐抗易損壞，工作頻率低，動態響應差，易拉載過低導致重啟等這些痛點，惠海半導體推出了200V高耐壓，3A大電流的降壓恒壓芯片方案-H6259A、H6259B。

一、

H6259A、H6259B降壓恒壓芯片介紹

1. 產品特點：

▶200V高耐壓，1.5A持續電流，3A瞬間大電流

▶支持輸出電壓最低可調至3.3V，電壓精度高

▶轉換效率最高可達95%，外圍簡潔

▶線性和負載調整率良好，動態響應優異

▶軟啟動(SS)、過流保護(OCP)、過熱保護(OTP)、短路保護(SCP)

▶可滿足48V 60V 72V 80V轉3.3V 5V 12V的儀表盤供電的應用

2. 應用原理圖及框架圖方案

二、H6259A、H6259B降壓恒壓供電方案優勢

1. 優異的動態響應：

H6259A、H6259B采用峰值電流模式控制方式，環路穩定，動態響應優異。
Vin=24V 48V 72V Vout=12V 10%-90%負載變化
動態響應波形如下：

CH1：輸出電壓
CH3：輸出電流

2. 紋波�。�

Vin=100V時，H6259A、H6259B紋波不到40mV，紋波很小。

3. 內置短路保護：

輸出短路時保護電路和電源系統，避免損壞，提高系統的可靠性。

‌

4. 打火測試，皮實耐抗熱拔插應用：
H6259A、H6259B輸入100V 輸出12V進行打火，熱拔插測試，經過1000次打火測試，芯片不會損壞，電路輸出正常
