普源示波器測量直流電壓的詳細指南

agitek2008

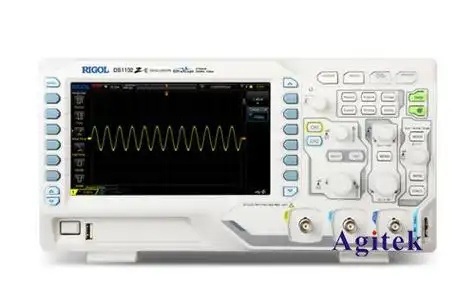

普源示波器是一款功能強大的數字示波器，廣泛應用于電子工程、科研實驗室、教育等領域。本文將詳細介紹如何使用示波器測量直流電壓，包括準備工作、操作步驟、注意事項以及數據分析。

準備工作

在使用示波器測量直流電壓之前，需要做好以下準備工作：

1. 檢查設備：確保示波器和所有配件（如探頭、電源線等）完好無損，并檢查電池電量（如果使用電池供電）。

2. 連接電源：將示波器連接到合適的電源插座，并打開電源開關，確保示波器正常啟動。

3. 校準示波器：新設備或長時間未使用的示波器需要進行自校準，以確保測量精度。在示波器菜單中找到“校準”選項，按照提示完成校準過程。

4. 選擇合適的探頭：通常使用無源電壓探頭進行直流電壓測量。確保探頭與示波器輸入通道匹配，并檢查探頭衰減比例設置是否正確（例如×1或×10）。

操作步驟

以下是使用示波器測量直流電壓的具體步驟：

1. 連接探頭：將探頭連接到示波器的輸入通道（例如CH1或CH2），然后將探頭的接地夾連接到被測電路的接地點，將探頭尖端連接到待測電壓點。

2. 設置垂直檔位：根據預估的直流電壓范圍，選擇合適的垂直檔位。例如，如果待測電壓約為5V，可以選擇5V/div的垂直檔位。通過示波器的垂直控制旋鈕進行調整。

3. 設置水平時基：為了清晰地觀察直流電壓的波形，可以設置較長的水平時基。例如，選擇10ms/div或更慢的時基。通過示波器的水平控制旋鈕進行調整。

4. 打開直流耦合：在示波器的菜單中找到“輸入耦合”選項，選擇“直流”耦合模式，以確保示波器能夠準確地顯示直流電壓。

5. 觸發設置：選擇合適的觸發源（通常是與被測信號相同的通道），并設置觸發類型為“邊沿觸發”，調整觸發電平，使波形穩定顯示。通過示波器的觸發控制面板進行設置。

6. 觀察波形：此時，示波器屏幕上應顯示穩定的直流電壓波形。調整垂直和水平控制旋鈕，使波形顯示在屏幕中央，并確保波形清晰可讀。

7. 測量電壓：使用示波器的測量功能，讀取直流電壓的數值。在示波器菜單中找到“測量”選項，選擇“直流電壓”測量項目，示波器將自動顯示測量結果。

數據分析

在獲得直流電壓的測量結果后，可以進行進一步的數據分析：

1. 驗證測量精度：將示波器測量結果與已知的標準電壓源進行比較，驗證測量精度。如果存在較大誤差，需要檢查探頭連接、設置參數或示波器本身是否存在問題。

2. 記錄數據：將測量結果記錄下來，以便后續分析和處理。可以使用示波器的存儲功能，將波形和數據保存到U盤或計算機中。

3. 分析波形特征：觀察直流電壓波形的穩定性，檢查是否存在噪聲、紋波等干擾。通過分析波形特征，可以評估電路的工作狀態和性能。

注意事項

在使用示波器測量直流電壓時，需要注意以下事項：

1. 安全操作：確保被測電路斷電后再連接探頭，避免觸電和損壞設備。注意探頭的最大輸入電壓限制，不要超過其額定值。

2. 接地問題：正確接地是保證測量準確性的關鍵。確保探頭接地夾與被測電路的接地點連接良好，避免引入干擾。

3. 探頭補償：新探頭或更換輸入通道時，需要進行探頭補償調整，以確保測量精度。在示波器菜單中找到“探頭補償”選項，按照提示進行調整。

4. 環境條件：避免在強電磁干擾、高溫、潮濕等惡劣環境下使用示波器，以免影響測量結果和設備壽命。

通過以上步驟和注意事項，可以準確地使用普源示波器測量直流電壓，為電子電路的設計、調試和故障排除提供可靠的數據支持。
