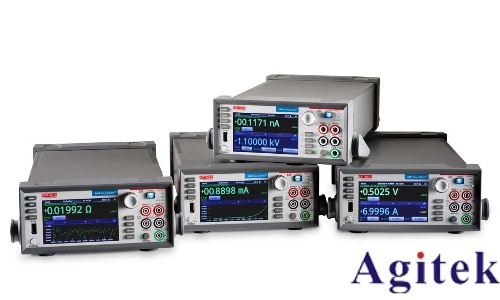

1.1 基本介紹 吉時利2450數字源表是1通道實驗室設備，能提供±20mV至±200V的電壓輸出，以及±10nA至±1A的電流輸出。它具有0.012%的基本測量精度和6位分辨率，可作為電壓源、電流源、電壓表、電流表和歐姆表使用。配備4種“快速設置”模式和5英寸高分辨率電容式觸摸屏GUI，操作便捷。其低噪聲、精密回讀等特點，使其在通信、半導體、計算機、汽車、醫療等行業，廣泛應用于組件和模塊的特性分析與生產測試等領域。 1.2 技術規格 吉時利2450數字源表的電壓測量范圍寬廣，從±20mV到±200V，電流測量范圍也覆蓋了±10nA至±1A，能滿足不同測試場景的需求。在噪聲性能方面，其電壓噪聲在1μV至10μV之間，電流噪聲為10pA至100pA，具有較高的測量精度。源測量分辨率達到6位半，能在低電壓、小電流等微弱信號測量中發揮出色性能。還具有0.012%的基本測量精度，確保了測量數據的可靠性，為科研、生產等領域的精確測量提供了有力支持。 二、亞微伏級噪聲測量挑戰 2.1 噪聲來源 亞微伏級噪聲測量面臨著內部與外部噪聲的雙重干擾。內部噪聲主要源于儀器自身，如元器件的熱噪聲、散粒噪聲等，這些噪聲在電路工作時不可避免地產生。外部噪聲則來自周圍環境的電磁干擾、溫度變化等因素，它們會通過各種途徑耦合進測量系統。在如此微弱的信號測量中，任何一點噪聲都可能對結果造成顯著影響，使得準確測量變得極為困難。 2.2 測量難點 低噪聲放大是亞微伏級噪聲測量的關鍵難題之一。要放大如此微弱的信號，同時保證不引入過多額外噪聲，對放大器的設計提出了極高要求，需要精心選擇低噪聲元器件，優化電路結構。信號處理也充滿挑戰，微弱的信號在傳輸和處理過程中極易被噪聲淹沒，如何有效提取有用信號，抑制噪聲干擾，需要采用先進的信號處理算法和技術，如濾波、相關性分析等。此外，測量系統的穩定性、精度以及抗干擾能力也直接影響著測量結果，任何微小的波動都可能造成測量誤差，必須從多個方面綜合考慮，才能克服這些技術挑戰，實現準確的亞微伏級噪聲測量。 三、2450數字源表在低噪聲測量中的應用 3.1 儀器設置 在低噪聲測量中，首先要將2450數字源表連接至穩定的線路電源，工作電壓范圍保持在100 V至240 V，工作頻率50Hz或60Hz。確保儀器接地良好，以減少外部電磁干擾。打開儀器電源，進行必要的初始化設置，如選擇合適的測量模式、量程和分辨率。設置電壓或電流源時，要根據待測信號的特點，合理選擇輸出值，避免過大或過小導致測量誤差。啟用偏置補償功能，以減少熱電電壓帶來的偏置影響。設置好讀數方式，是通過前面板讀取還是遠程接口傳輸，為后續測量做好準備。 3.2 測量技術 為提高亞微伏級噪聲測量的精度，可利用低通濾波器。低通濾波器能有效濾除高頻噪聲，讓低頻的有用信號通過。在2450數字源表的測量電路中，合理接入低通濾波器，可顯著改善信噪比。電磁屏蔽也至關重要，將測量系統置于屏蔽箱內，能有效阻擋外部電磁波的干擾。確保屏蔽箱良好接地，避免形成環路干擾。對連接線纜也要進行屏蔽處理，選擇高質量的屏蔽電纜，減少線纜自身的噪聲和外界噪聲的耦合。通過這些措施，能大大降低噪聲對測量結果的影響，提高測量的準確性和可靠性。 四、實際測量案例 4.1 實驗準備 實驗在專業的電磁屏蔽室內進行，確保環境噪聲低于待測信號10dB以上。使用吉時利2450數字源表作為主要測量儀器，配備高精度低噪聲放大器、低通濾波器以及屏蔽性能良好的連接線纜。將待測器件放置在防靜電臺上，與2450數字源表通過同軸電纜連接，電纜兩端做好屏蔽處理。儀器與電源、地線連接穩固，設置好儀器參數，如測量模式、量程等，確保測量系統穩定可靠，為后續噪聲測量做好準備。 4.2 數據分析 測量得到的數據需先進行預處理，去除明顯的異常值和干擾信號。通過計算平均值、標準差等統計量，分析噪聲的基本特征。觀察噪聲的頻譜分布，利用傅里葉變換將時域信號轉換為頻域信號，分析噪聲在不同頻率段的能量分布情況，判斷是否存在特定頻率的干擾噪聲。繪制噪聲隨時間變化的曲線，分析其波動規律。若噪聲數據呈現出一定的周期性或趨勢性，則需要進一步探究其產生原因。通過與理論值或標準值的對比，評估測量結果的準確性和可靠性，分析測量過程中可能存在的誤差來源，為后續改進測量方法和提高測量精度提供依據。 五、結論與建議 5.1 吉時利2450數字源表在亞微伏級噪聲測量中表現出色。其寬廣的測量范圍、高精度與分辨率，為低噪聲測量提供了有力支持。在實際應用中，通過合理的儀器設置和測量技術，如偏置補償、低通濾波與電磁屏蔽，能有效降低噪聲干擾。配合專業的測量環境與數據分析，可獲取準確的噪聲數據。這充分證明了2450數字源表在低噪聲測量領域的卓越性能，為科研、生產等領域的微弱信號測量提供了可靠工具。 5.2 未來噪聲測量研究可朝著智能化、網絡化方向發展。利用智能手機等移動設備，結合群智感知技術，可實現更廣泛的噪聲監測。還可探索將無線傳感器網絡與2450數字源表等儀器結合，構建智能測量系統，實現數據的實時采集、傳輸與分析。深入研究先進的信號處理算法，如人工智能算法在噪聲識別、分離中的應用，提高噪聲測量的精度與效率，為噪聲控制、環境監測等領域提供更強大的技術支持。
|
