觸發信號問題請教

f.luo

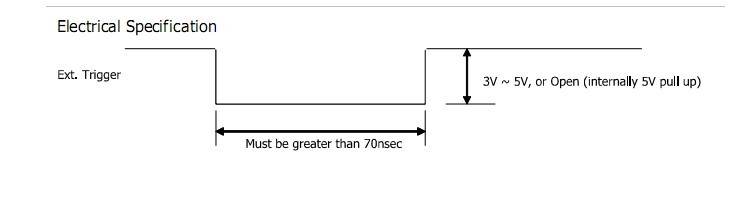

對于一款相機，使用到外部觸發功能。根據相機的手冊，其觸發信號電壓為3-5V，但是沒有提供允許通過的最大電流。




有沒有比較簡單的轉換辦法直接觸發相機 ?
能否直接接個分壓電阻？

忘情天書

相機內部可能是運放輸入端，所以你就不考慮小電流好了。
上次不是說用電阻分壓試試嗎？你自己說的
你又不想做電路板，不知道怎么辦？

f.luo

相機內部可能是運放輸入端，所以你就不考慮小電流好了。
上次不是說用電阻分壓試試嗎？你自己說的
你又不想做電路板，不知道怎么辦？
忘情天書 發表于 2010-3-8 14:28

那個客戶不想做電路板，非要用電阻分壓。
不過現在好像他們試了，電阻分壓效果不好，還是要用光耦隔離來搞。

PowerAnts

接口應該都是CMOS工藝了，輸入阻抗極高，除非速率很高才考慮驅動能力

f.luo

今天赫然發現：那個相機觸發信號的輸入端子內部是拉高的，在觸發模式0下低電平觸發，所以最簡單的辦法居然是平時就懸空，需要觸發就把觸發信號與地短接一下就行了。
