ST公司的TS4657是集成了高性能音頻線路驅動器的立體聲DAC，能夠利用單個3.0V到5.5V的供電電源實現2.2Vrms的輸出水平。對于電路的數字和模擬部分來說，單個電源已經足夠，因此無需外部的穩壓器。 TS4657是一個低功耗器件。在3.3V電源供電、完全運行的情況下，它的功耗只有22mW。器件采用一個16位的多位sigma delta DAC，運行在256xFs，帶有超采樣數字插補濾波器。可支持16位到24位長度的數字音頻數據以及32kHz到48kHz的采樣速率。 輸出信號以地面為參考，提供內部自生成陰極電源，無需笨重的輸出耦合電容器等外部組件。

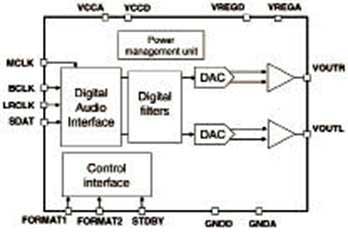

圖1 TS4657方框圖
圖2 TS4657典型應用電路 TS4657采用小型4mm×4mm QFN20封裝，適合于便攜類應用。 TS4657主要特性 • 單個3.0V到5.5V電源用于DAC及線路驅動器 • 音頻線路輸出：在所有VCC范圍內為2.2Vrms • 16位到24位音頻數據格式立體聲DAC，32kHz到48kHz采樣速率 • I2S、左或右調整兼容數字音頻接口 • 在48kHz、VCC=5V時具有95dB SNR A加權 • 在48kHz、完全運行情況下，具有7.4mA的電流消耗 • 內部陰極電源確保接地參考，無電容輸出 • 無需外部電容用于生成陰極電源 • 集成結構用于抑制雜音 • 采用薄型QFN20 4mm×4mm封裝
圖3 TS4657典型測試電路圖 TS4657應用 • 數字機頂盒 • DVD播放器 • 筆記本電腦 • 便攜式音頻設備 • 聲卡 |
