LM4809/4810用于雙聲道耳機放大器的典型電路
發布時間:2011-2-10 10:41 發布者:
電路圖分享
關鍵詞:
4810
,
LM4809
,
耳機
,
放大器
,
雙聲道

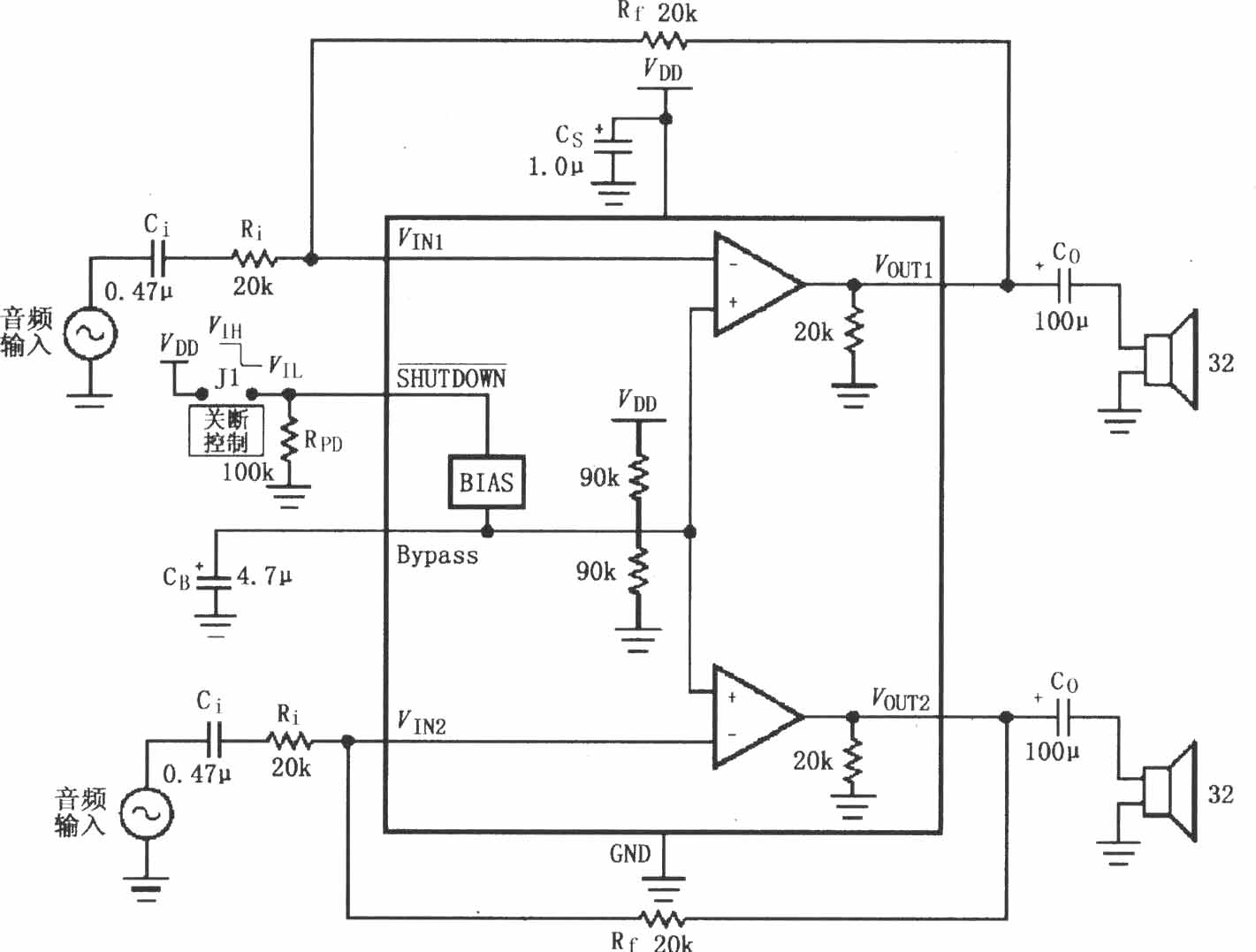

如圖所示為LM4809/4810用于雙聲道耳機
放大器
的典型
電路
。左右聲道音頻信號分別輸入LM4809/4810(SOP/MSOP封裝)的2、6腳,經過內部放大器放大后分別由1、7腳輸出,經耦合
電容
Co加到各自聲道的揚聲器上,放大器增益Av=Rf/Ri。LM4809的5腳外接關斷控制,當5腳接VDD(高電平)時允許工作;當5腳接地(低電平)時禁止工作。
