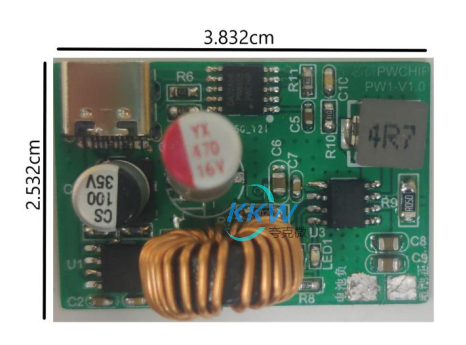

這是一個電路板，用于充電設備等方便充電的應用。 它能夠兼容 PD 和 QC 快充充電器輸入，并能夠單獨給一節鋰電池充電。 電池組是由多個并聯或串聯的 3.7V 鋰電池組成，充滿時電壓為 4.2V。 輸入電壓范圍為 5V-9V， 當充電時， 板子上的指示燈亮起來， 當充滿時， 指示燈轉換為常亮狀態，如果不接電池，指示燈會閃爍。 最大充電電流為 2A。 電路板上有三個芯片，它們分別是： PW4052 鋰電池充電管理芯片、 PW2303 同步降壓芯片和 PW6605 PD/QC 快充協議芯片。
1、 PW4052 鋰電池充電管理芯片能夠支持單節鋰電池充電， 并且可以提供高達 2.5A 的充電電流。此芯片采用開關式高效率電路設計，可實現高效充電。 2、 PW2303 同步降壓芯片可以將輸入電壓范圍從 9V 降至 5V， 并輸出最高 3A 的電流。 此芯片的特點是降壓壓差非常小，效率高。 3、 PW6605 PD/QC 快充協議芯片是一種 SINK 端芯片， 可以與 PD 充電器進行協議通訊，以輸出指定電壓。 它支持 PD 和 QC 快充協議，以快速充電。 原理圖
BOM
