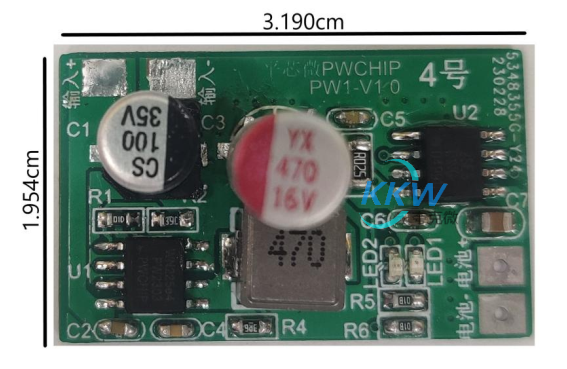

這是一個名為 "5V-24V 輸入單節鋰電池 1A 充電管理板" 的電路板，適用于便捷充電設備等應用。 它可以使用 3.7V 的鋰電池組，可以通過多個電池并聯或單個電池串聯來組成，最大充滿電壓為 4.2V。 它可以通過 5V-24V 的輸入電壓進行充電，當充電時會亮燈，充滿時會轉燈，如果沒有接電池，則會閃燈。
這個電路板的最大充電電流為 1A，它采用了兩個芯片， 一個是 PW4056 鋰電池充電管理芯片， 能夠支持最大 1A 的充電電流， 適用于 1 節鋰電池的充電。 另一個芯片是 PW2303 同步降壓芯片， 可以將 5V-24V 的輸入電壓降壓至 5V， 并且最大輸出電流為 3A，具有降壓壓差很低、效率高等特點。 原理圖
BOM
